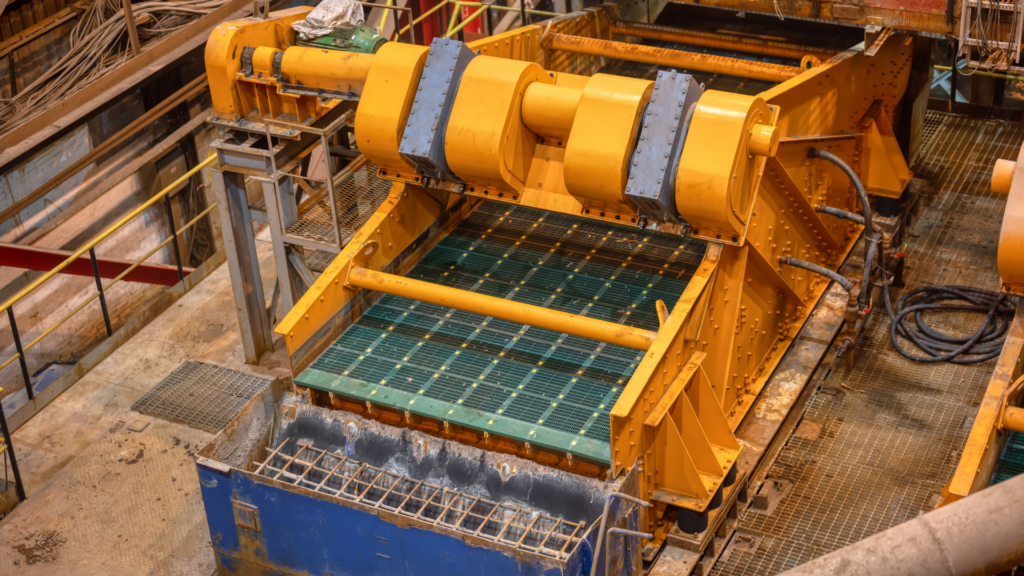

Peneiras vibratórias em plantas de mineração operam sob condições que combinam cargas dinâmicas elevadas, desalinhamento constante e exposição a contaminantes. O rolamento é o componente que recebe diretamente a solicitação cíclica imposta pelo sistema vibratório, e a falha prematura desse elemento resulta em parada não programada em etapas críticas do processo. Portanto, a seleção inadequada do tipo de rolamento ou o subdimensionamento da capacidade de carga reduz a vida útil do equipamento e compromete a disponibilidade da planta.
A especificação de rolamentos para essa aplicação exige considerar não apenas a carga estática nominal, mas a amplitude e frequência da vibração, o fator de impacto e a capacidade de acomodação angular do conjunto. Além disso, a estratégia de manutenção preditiva precisa ser adaptada ao regime de operação contínuo e às condições ambientais agressivas presentes em circuitos de britagem e classificação.
O Problema: Falha Prematura por Cargas Dinâmicas Cíclicas
O mecanismo de falha mais comum em rolamentos de peneiras vibratórias é a fadiga superficial acelerada, gerada pela variação cíclica de cargas que ultrapassa a capacidade dinâmica nominal do rolamento. A cada ciclo de vibração, os elementos rolantes são submetidos a uma carga que varia em intensidade e direção, criando tensões de contato que excedem os valores previstos para operação em regime estacionário. Como resultado, surgem trincas subsuperficiais que evoluem para spalling e perda de geometria das pistas.
Outro fator crítico é o desalinhamento induzido pela própria dinâmica do sistema vibratório. A peneira oscila em trajetórias elípticas ou lineares com amplitude controlada, mas qualquer folga estrutural ou desgaste nos pontos de fixação gera componentes de carga que não estão alinhadas com o eixo principal do rolamento. Esse desalinhamento promove concentração de tensão nas extremidades dos rolos ou esferas, reduzindo drasticamente a vida útil prevista em catálogo.
A contaminação por finos minerais é uma realidade operacional que não pode ser ignorada. Mesmo com sistemas de vedação, partículas finas penetram no interior do rolamento e atuam como abrasivo, acelerando o desgaste das superfícies de contato e reduzindo a eficiência da lubrificação. Além disso, a vibração constante favorece a migração do lubrificante para fora da região de contato, criando condições de lubrificação limítrofe que aumentam o atrito e a temperatura de operação.
Causas Técnicas e Diagnóstico de Falhas
Subdimensionamento da Capacidade Dinâmica
A carga nominal do rolamento precisa ser calculada considerando o fator de impacto e a variação cíclica da carga. Em peneiras vibratórias, a carga real pode ser de 2 a 3 vezes superior à carga estática nominal, dependendo da frequência de vibração e da massa do equipamento. O dimensionamento correto exige aplicar fatores de correção que levem em conta a operação sob aceleração não constante.
O diagnóstico em campo pode ser feito pela análise da frequência de falha. Se o tempo entre falhas é consistentemente inferior à vida útil esperada calculada pela norma ISO 281, há forte indício de subdimensionamento. Outro sintoma é o aparecimento de marcas de fadiga uniformemente distribuídas nas pistas, indicando que a carga cíclica está excedendo a capacidade do material.
Desalinhamento e Folga Estrutural
Desalinhamento em peneiras vibratórias é frequentemente gerado por desgaste nas buchas de sustentação ou deformação das estruturas metálicas devido à fadiga mecânica. O rolamento é solicitado a acomodar ângulos de desalinhamento que excedem sua capacidade intrínseca, gerando cargas radiais e axiais combinadas que não foram previstas no projeto original.
O sintoma observável é o desgaste concentrado em uma região específica da pista externa, formando um padrão de desgaste assimétrico. Em campo, o técnico pode verificar a folga estrutural movimentando manualmente a estrutura da peneira com o equipamento parado e observando o deslocamento relativo entre componentes. Esse deslocamento, quando superior a tolerâncias aceitáveis, indica necessidade de intervenção estrutural antes da substituição do rolamento.
Contaminação e Perda de Lubrificação
A presença de finos minerais no interior do rolamento é confirmada pela análise da graxa usada, que apresenta coloração alterada e textura granular. Esse material abrasivo atua como uma lixa, removendo camadas de material das pistas e dos elementos rolantes a cada ciclo de operação. Além disso, a vibração promove o fenômeno de oil whip, onde o lubrificante é expulso das zonas de contato por força centrífuga.
O diagnóstico é feito por análise de temperatura e vibração. Rolamentos operando com lubrificação inadequada apresentam elevação de temperatura superior a 15°C em relação à condição normal e aumento na amplitude de vibração em frequências características de folga interna. A coleta de amostra de lubrificante para análise laboratorial pode identificar partículas metálicas de desgaste e contaminação por sólidos externos.
Soluções Técnicas para Operação em Peneiras Vibratórias
Especificação de Rolamentos para Cargas Dinâmicas Elevadas
A solução mais eficaz é a especificação de rolamentos de rolos esféricos com folga interna maior que a padrão (C3 ou C4), que permitem acomodação de cargas radiais elevadas e desalinhamentos moderados. Rolamentos da série 222 e 223 da SKF são frequentemente aplicados nessa condição, pois possuem capacidade de carga dinâmica superior e geometria interna otimizada para suportar cargas variáveis.
Outra alternativa é a utilização de rolamentos autocompensadores de rolos, que possuem pista externa esférica e permitem desalinhamento angular de até 2 a 3 graus sem perda significativa de capacidade de carga. Esse tipo de rolamento é especialmente indicado quando há dificuldade de controlar o alinhamento estrutural ou quando a peneira opera com trajetória de vibração não linear.
Para aplicações onde a contaminação por finos é crítica, rolamentos com vedação integrada tipo contato ou labirinto são recomendados. A linha SKF Explorer com vedação RSH ou ICOS oferece proteção superior contra ingresso de partículas e retenção de lubrificante, aumentando significativamente a vida útil do componente em ambientes agressivos.
Estratégias de Lubrificação sob Vibração
A lubrificação de rolamentos em peneiras vibratórias exige graxas de consistência adequada e alta resistência à migração. Graxas com consistência NLGI 2 ou 3, formuladas com espessantes de lítio complexo ou poliureia, oferecem melhor desempenho sob vibração contínua. A graxa LGEP 2 da SKF é uma opção consolidada para essa aplicação, com boa estabilidade mecânica e resistência à oxidação.
A quantidade de graxa aplicada deve preencher de 30% a 50% do volume livre do rolamento, evitando tanto a sublubrificação quanto o excesso que gera aumento de temperatura por batimento. Em aplicações com relubrificação automática, o intervalo deve ser ajustado para compensar a perda acelerada de lubrificante devido à vibração, reduzindo o período entre relubrificações em até 50% em relação a equipamentos estacionários.
Registre a quantidade de graxa aplicada em cada relubrificação e compare com o consumo teórico esperado. Aumento repentino no consumo indica perda de vedação ou dano estrutural que exige investigação.
Monitoramento por Análise de Vibração e Temperatura
A manutenção preditiva em peneiras vibratórias deve considerar que o sinal de vibração do próprio equipamento mascara as frequências características de falha do rolamento. Portanto, a coleta de dados deve ser feita com acelerômetros posicionados o mais próximo possível do mancal e com equipamentos capazes de processar sinais em alta frequência, acima de 10 kHz.
A análise espectral deve buscar bandas laterais ao redor da frequência de rotação do eixo, que indicam modulação de amplitude característica de falhas incipientes em rolamentos. O aumento progressivo da amplitude em frequências múltiplas da frequência de giro dos elementos rolantes (BSF, BPFO, BPFI) sinaliza evolução do dano e permite planejar a intervenção antes da falha catastrófica.
O monitoramento de temperatura por termovisão ou sensores fixos deve estabelecer uma linha de base para cada ponto de medição, considerando que a vibração por si só eleva a temperatura do rolamento. Desvios superiores a 10°C em relação à linha de base, sem alteração nas condições de operação, indicam necessidade de inspeção e possível substituição do componente.
Passo a Passo para Especificação e Manutenção
- Levante os parâmetros operacionais da peneira: massa do equipamento, frequência de vibração (Hz), amplitude de deslocamento (mm) e tipo de trajetória (circular, linear ou elíptica). Esses dados são essenciais para calcular a carga dinâmica real sobre o rolamento.
- Calcule a carga equivalente considerando o fator de impacto: multiplique a carga radial nominal por um fator de 2,0 a 3,0 para aplicações com vibração contínua. Utilize essa carga equivalente para selecionar o rolamento com capacidade dinâmica compatível.
- Selecione o tipo de rolamento considerando a capacidade de acomodação angular: rolamentos autocompensadores de rolos são preferíveis quando há dificuldade de garantir alinhamento perfeito. Verifique se a folga interna especificada permite a dilatação térmica esperada.
- Especifique o sistema de vedação adequado ao nível de contaminação: em ambientes com finos minerais, vedação por contato ou labirinto integrada ao rolamento é mais eficaz que vedação externa. Confirme se a vedação escolhida é compatível com a frequência de vibração do equipamento.
- Defina a estratégia de lubrificação: escolha graxa de alta estabilidade mecânica e ajuste o intervalo de relubrificação com base na frequência de operação do equipamento. Registre o consumo de graxa e compare com valores esperados.
- Implante monitoramento preditivo com sensores fixos ou rotas de coleta: configure os equipamentos de análise de vibração para coletar dados em alta frequência e estabeleça alarmes baseados na evolução de bandas espectrais características de falha em rolamentos.
- Estabeleça procedimento de inspeção visual e medição de folga estrutural: a cada parada programada, verifique o estado das buchas e estruturas de sustentação da peneira. Folgas estruturais devem ser corrigidas antes da troca de rolamentos.
Não reutilize rolamentos removidos de peneiras vibratórias em outras aplicações. A fadiga acumulada sob cargas cíclicas compromete a estrutura interna do material, mesmo que não haja sinais visíveis de dano superficial.
Indicadores de Desempenho e Frequência de Monitoramento
Os principais indicadores para avaliar a eficácia da estratégia de manutenção de rolamentos em peneiras vibratórias são:
| Indicador | Descrição | Frequência de Monitoramento |
|---|---|---|
| MTBF (Mean Time Between Failures) | Tempo médio entre falhas de rolamentos | Cálculo mensal com histórico de 6 meses |
| Temperatura de operação do mancal | Desvio em relação à linha de base | Monitoramento contínuo ou coleta semanal |
| Amplitude de vibração em bandas de falha | Evolução do sinal em frequências BSF, BPFO, BPFI | Coleta quinzenal com análise espectral |
| Consumo de graxa por ciclo de relubrificação | Variação em relação ao padrão estabelecido | Registro a cada relubrificação |
O MTBF deve ser comparado com a vida útil teórica calculada para os rolamentos instalados. Desvios superiores a 30% indicam necessidade de revisar a especificação ou as condições de instalação e operação. A temperatura do mancal deve ser coletada sempre nas mesmas condições de carga e rotação, preferencialmente após período de operação contínua de pelo menos 2 horas.
A análise de vibração deve considerar a variação sazonal da operação e a taxa de alimentação da peneira, que influenciam a carga dinâmica sobre os rolamentos. Portanto, a interpretação dos dados exige conhecimento do processo e correlação com variáveis operacionais registradas no sistema de supervisão da planta.
Conclusão
A confiabilidade de peneiras vibratórias em circuitos de mineração depende diretamente da especificação correta dos rolamentos e da implementação de estratégias de manutenção preditiva adaptadas às condições operacionais. O subdimensionamento da capacidade dinâmica, o desalinhamento estrutural e a contaminação por finos são as principais causas de falha prematura e podem ser mitigados com a seleção adequada do tipo de rolamento, sistema de vedação e estratégia de lubrificação.
A aplicação de ferramentas de monitoramento por vibração e temperatura permite antecipar falhas e planejar intervenções, reduzindo paradas não programadas e aumentando a disponibilidade dos equipamentos. Dessa forma, a vida útil dos componentes se aproxima dos valores previstos em projeto, gerando redução de custos e maior previsibilidade operacional.
